一體化機柜通常由一個或幾個機柜組成，根據使用場景及需求，可在機柜內集成供配電、UPS、照明、空調、給排水、安防、消防接口及動環監控等系統,一體化機柜通常采用標準化和模塊化的設計，以下為兩種不同的一體化機柜的部署案例。
智能一體化機柜

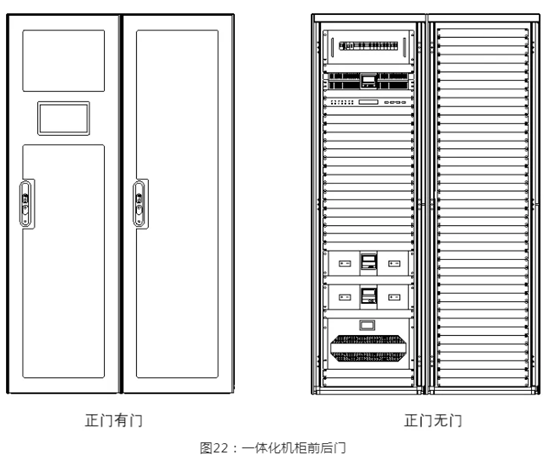

智能一體化機柜的柜體通常采用冷熱通道全封閉技術，內部配置機架式配電單元、機架式UPS、機架式蓄電池包、機架式消防單元和機架式空調等設備，如圖22示意：

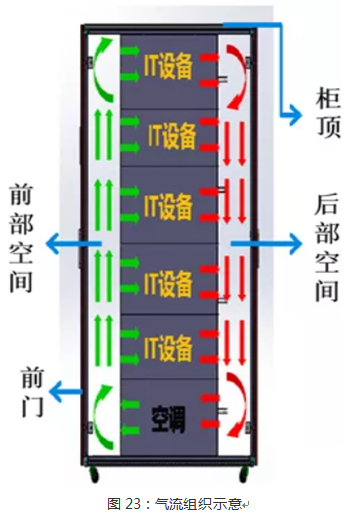

智能一體化機柜由于內部集成了機架式空調，且采用了前后門全封閉式設計，前部封閉冷通道，后部封閉熱通道，并采用冷熱氣流內循環模式，由于采用精確到機柜的制冷方式，相比傳統機房，更加節能環保。

集成交付的智能一體化機柜中包含機柜、空調、配電單元、UPS、蓄電池、PDU、動環監控等，即在一個或幾個機柜內提供IT設備運行的完備運行環境。智能一體化機柜主要適用邊緣計算節點或小型條件有限的機房，集成交付的智能一體化機柜對于環境要求較低，不需機房提供空調、UPS等條件，具有集成度高、交付時間短、占地面積小、環境要求低等優勢，但由于集成了多種系統，相對傳統機柜成本更高。
智能一體化機柜組成
智能一體化機柜由以下各模塊或子系統組成：
1)  機柜：機柜是智能化一體柜的結構載體，通常采用國際標準的19英寸設計，能夠兼容各類服務器或交換機節點。
2)  配電單元：配電單元為智能化一體柜提供市電輸入、UPS輸入輸出配電、空調配電和市電配電，根據客戶的要求通常具有三相配電單元和單相配電單元。通常會配置智能電量?jī)x，可以接入動環系統進行智能化監測。
3)  機架式空調：機架式空調通常采用風冷直膨方式，標準的19英寸機架式安裝，由室內機和室外機組成。具有制冷和除濕功能，為智能一體柜內部的設備提供適宜的環境溫度。
4)  不間斷電源系統：通常由機架式UPS和機架式電池包組成，為智能一體化機柜內部的IT設備提供續航時間內的不停電、穩壓和電源系統凈化的功能。保證內部IT設備的穩定運行。
5)  PDU：PDU為機柜內安裝的IT設備提供電力分配。
6）動環監控系統：通常由動環監控主機、觸摸屏和各種末端傳感器組成?？梢詫?duì)智能一體柜內的空調、配電、UPS、溫濕度、消防、門禁等進行一體化綜合監控，并在安裝于智能一體化機柜門上的觸摸屏中進行顯示。
整體交付要求
智能一體化機柜以整柜形式運輸?shù)娇蛻魝?cè)機房現場整體交付。機柜、空調、配電單元、UPS、蓄電池、PDU、動環監控等整體采購，以機柜為單位在工廠進行集成，并以機柜形式運輸?shù)娇蛻魝?cè)一體交付。整機柜進場時只需要進行并柜、空調室外機安裝、外部進線的接線和整機調試工作即可。

整機柜
整機柜仍采用普通機架內IT設備在傳統機房?jī)?nèi)部署的方式，只是將服務器節點、網絡交換機等在工廠內集成進機柜，同時也將PDU、電源線、弱電線纜、標簽等在工廠內集成，以整體機柜的形式運輸?shù)浆F(xiàn)場進行快速部署，即將以往在現場完成的設備安裝、線纜布放等工作提前到在工廠生產線完成，從而大大提升現場的交付效率。
交付要求

整機柜采用整柜運輸方式到客戶側機房現場一體化整柜交付.整機柜包含機柜、PDU、服務器、IPMI交換機、帶內管理交換機、電源線、弱電線纜、標簽、航空插頭公母頭、柜位鋼板等，這些配件在工廠整體集成，整體運輸?shù)娇蛻魝?cè)一體交付。
弱電線纜分工：整機柜提供并布放服務器至接入交換機的弱電線纜及接入交換機之間互聯線整機柜中所有柜內和柜間線纜在工廠內部署和預制，跨柜之間連接在現場敷設。
電力電纜分工：整機柜提供從列頭柜到整機柜的電源線纜安裝，現場負責機房供電系統到機房列頭柜的部署。

整機柜組成

整機柜服務器由以下各模塊或子系統組成：
1）機柜：機柜是整機柜的結構載體，采用標準化機柜，能夠兼容各類服務器或交換機節點。2）PDU：PDU為機柜內安裝的IT設備提供電力分配，可使機柜中的電源分配更加整齊、可靠、安全、專業和美觀，并使得機柜中電源的維護更加便利和可靠。PDU和服務器節點保持適當?shù)目臻g距離，并對服務器節點尾部的其他接線無阻礙或無明顯影響等。3）IT設備：服務器節點及接入交換機，外形尺寸和供電方式能夠適應在整柜中使用，并能夠在10℃-35℃環境溫度下長時間穩定運行。4）管理系統：機柜內的服務器支持錯峰上電等管理功能，支持良好的遠程監控、管理能力。5）整機柜布局
以42U標準機柜，每機柜內放置16個服務器節點為例，2個機柜為一組，以32臺服務器為一組進行接入，即兩個機柜進行并柜,具體如圖24：

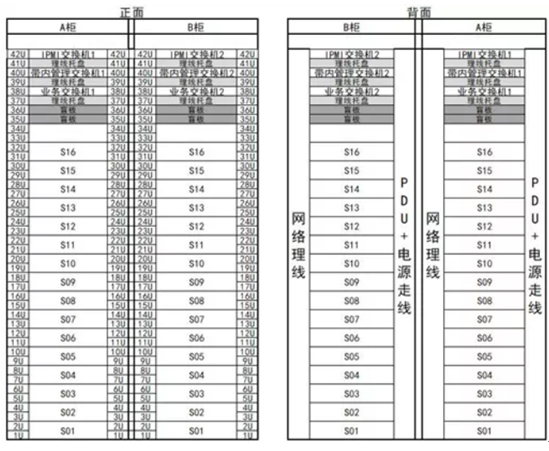

圖24：主柜和備柜前后視圖 左側為主柜A柜，右側為備柜B柜。主柜和備柜均包括16個服務器節點、1臺帶內管理交換機、1臺IPMI交換機、1臺業務接入交換機，交換機置于機柜頂部；每臺交換機占據1U空間，每臺交換機下部空余1U作為理線托盤。
后視圖，后部左側空間為網絡理線區，后部右側為PDU+電源走線空間。
需注意的是：本圖僅以16個服務器節點為例，實際部署中根據單柜功耗及服務器運行功耗，會有不同的分組方案及并柜方案。
整機柜部署
整機柜在工廠完成整體并柜布線方案及柜內布線，在現場完成整機柜機柜安裝固定后再完成跨機柜的布線工作，整機柜的引電及與外部網絡的連接也在現場完成，從而大大減少了現場的工作量，實現現場的快速部署。但需注意的是，由于整機柜為整體部署，對于機房是有一定要求的，是無法適應熱管背板或冷水背板等采用機架內精確制冷形式的機房的，只能適配采用列間或地板下送風等制冷形式的機房。
